工业微距镜头到底“微”到什么程度？
很多工程师第一次听到“工业微距”时，会下意识拿手机微距模式做对比。实际上，**工业级微距通常指放大倍率≥1:1**，也就是传感器上成像大小≥被摄物体真实大小。 自问：为什么手机号称2 cm对焦却达不到1:1？ 自答：手机CMOS只有几毫米宽，物理放大倍率远低于1:1，只是通过算法裁剪放大，细节和畸变控制远逊于工业镜头。

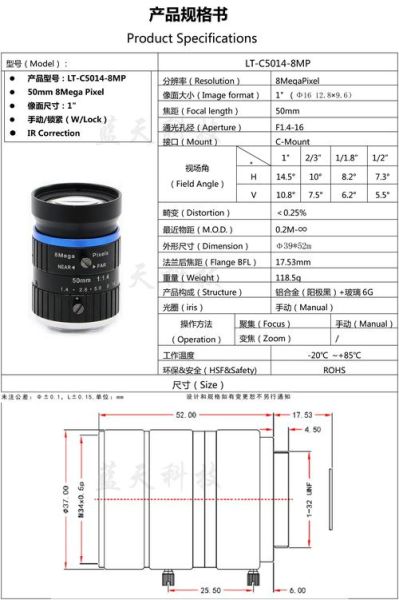

选型第一步：先算倍率还是先看工作距离？
90%的选型错误源于顺序颠倒。正确流程：
- 先根据**被测物最小特征尺寸**确定所需放大倍率；
- 再根据**机台空间限制**倒推工作距离；
- 最后才看分辨率和景深。
举例：检测0.05 mm的激光刻痕，若相机像元为2.2 µm，则放大倍率需≥0.05/0.0022≈22.7倍。若机台只允许镜头前端离工件60 mm，那就必须选**远心微距镜头**，否则普通微距在22.7倍时工作距离只剩几毫米，根本装不下光源。
工业微距镜头价格区间：为什么从三千到三十万都有？
价格差异主要来自三大维度：
- 光学结构：三片式简易微距≈3k-8k；双远心复消色差结构≈20k-80k；加入液态透镜的连续变倍微距≈100k+。
- 靶面尺寸：1/2"以下小靶面镜头成本低；4/3"以上大靶面需要更大口径玻璃，价格翻倍。
- 镀膜与材质：氟化镁宽波段镀膜比普通镀膜贵30%，却能耐受激光焊接飞溅。
快速估算：在2/3"靶面、1:1倍率、WD=100 mm这一档，国产品牌集中在5k-12k，日系品牌12k-25k，德系品牌25k-60k。
容易被忽视的参数：景深与畸变的博弈
很多规格书只写“景深0.2 mm”，却没告诉你这是在F8光圈、对比度20%的极限值。实际产线光照强，需要F4甚至F2.8，景深会骤减到0.05 mm。 自问：有没有办法鱼和熊掌兼得？ 自答：使用**液态透镜+算法景深合成**，可在毫秒级切换焦点，把多张不同焦平面的图像拼成一张全清晰图，硬件成本增加约15%，却省去机械Z轴。
光源搭配：为什么同一只镜头换LED颜色就跑焦？
工业微距镜头的**纵向色差**常被忽略。白光LED换成红光LED时，焦点可能偏移5-10 µm，对10倍放大系统来说就是50-100 µm的像面位移，直接造成检测NG。 解决思路：
- 选复消色差（Apo）设计；
- 或锁定单一波长光源，例如660 nm红光+窄带滤光片。
实战案例：手机中框胶路检测
需求：检测0.08 mm宽的黑色热熔胶断胶、溢胶。 环境：产线节拍0.8 s/件，震动±0.05 mm。 选型过程：
- 像元2.4 µm，需放大倍率≥0.08/0.0024≈33倍；
- 机台空间限制WD≥85 mm，只能选**0.3X-3X连续变倍远心微距**；
- 光源采用同轴蓝光，避免黑色胶线吸光；
- 最终镜头价格：国产连续变倍远心微距28k，配套液态透镜模组+12k，总成本40k，节拍稳定在0.6 s/件。
维护与寿命：镀膜划伤后还能用吗？
工业现场常有铝屑、玻璃渣飞溅。一旦镀膜划伤，**透光率下降3%就会带来5%的对比度损失**，在高倍检测中直接体现为误判率上升。 建议：
- 镜头前端加装可更换石英保护片；
- 每3个月用激光功率计检测透光率，衰减>5%即更换保护片；
- 避免用酒精直接擦拭镀膜面，改用无水乙醚+无尘布单向轻拭。
未来趋势：电动化与智能化
下一代工业微距镜头正在集成：
- MEMS微动对焦：响应时间<5 ms，替代传统音圈电机；
- 边缘AI芯片：在镜头内部完成瑕疵分类，只输出结果，减少上位机负载；
- 数字孪生接口：实时回传温度、湿度、振动数据，用于预测性维护。
这些功能会把单只镜头价格推高到50k以上，但能节省一台工控机+采集卡的成本，TCO反而更低。
