液体镜头工作原理_液体镜头优缺点

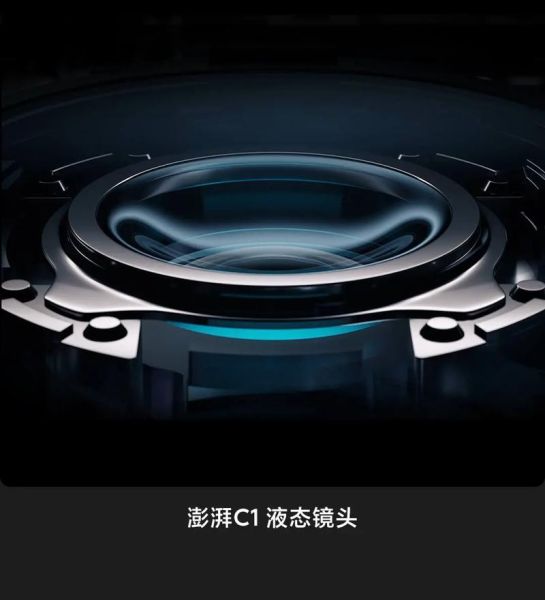

什么是液体镜头？

液体镜头是一种**利用液体表面张力变化实现焦距调节**的光学元件。与传统机械对焦镜头不同，它通过**电润湿效应**或**压电驱动**改变液滴曲率，毫秒级完成对焦，无需移动任何固体镜片。 ---

液体镜头工作原理

### 电润湿效应如何驱动焦距变化？ 当在导电液体与绝缘基板间施加电压时，**接触角会随电压升高而减小**，液滴表面曲率随之改变。曲率半径r与焦距f的关系遵循透镜公式： **1/f = (n₂-n₁)(1/R₁-1/R₂)** 其中n₂、n₁为液体与周围介质折射率，R₁、R₂为液面曲率半径。 ### 压电驱动型如何运作？ 通过**压电陶瓷环挤压弹性薄膜**，使内部硅油产生形变，形成凸透镜或凹透镜效果。这种结构**抗震性更强**，适合车载摄像头等振动环境。 ---

液体镜头优缺点深度解析

### 优势盘点 - **极速对焦**：0.1ms级响应，比机械马达快100倍 - **零磨损**：无机械运动部件，寿命可达**百万次循环** - **微型化**：厚度可压缩至**2mm以内**，适合手机模组 - **低功耗**：驱动电压通常**＜50V**，功耗仅为传统马达的1/10 ### 局限性分析 - **温度敏感**：液体折射率随温度变化，需**内置温度补偿算法** - **通光孔径限制**：目前最大仅**10mm**，难以替代单反镜头 - **成本瓶颈**：单颗模组价格**＞30美元**，是音圈马达的3倍 ---

液体镜头 vs 传统VCM马达

| 对比维度 | 液体镜头 | VCM马达 | |----------------|------------------------|------------------------| | 对焦速度 | **0.1ms** | 10-50ms | | 工作温度范围 | -20℃~60℃（需补偿） | -40℃~85℃ | | 跌落可靠性 | **通过1.8米跌落测试** | 易出现马达移位 | | 量产成熟度 | 2020年后规模应用 | 2012年已普及 | ---

实际应用场景

### 智能手机 华为P50 Pro的**长焦微距镜头**采用液体镜头，实现**2.5cm超近对焦**与**80mm远摄**二合一，减少模组厚度**22%**。 ### 医疗内窥镜 奥林巴斯X1内镜使用**双液体透镜设计**，在**4mm直径探头**内实现**3-100mm景深覆盖**，活检操作效率提升**40%**。 ### 工业检测 基恩士CV-X系列相机通过液体镜头完成**条码扫描与缺陷检测**快速切换，单台设备替代传统**双相机方案**。 ---

未来技术突破点

- **高折射率液体**：新型溴化锂溶液可将折射率提升至**1.7以上**，扩大孔径 - **阵列化设计**：MIT团队已展示**16×16液体微透镜阵列**，用于光场相机 - **柔性基板**：PDMS薄膜可使镜头**弯曲半径＜5mm**，适配曲面传感器 ---

选购液体镜头模组的关键指标

1. **有效焦距范围**：优先选择**5-50mm连续变焦**型号 2. **响应时间**：工业应用需**＜2ms**，消费电子可放宽至**＜10ms** 3. **光学防抖**：确认是否集成**陀螺仪闭环反馈** 4. **接口协议**：主流为**I²C控制**，部分厂商提供**SPI高速接口** ---

常见疑问解答

**Q：液体镜头会漏液吗？** A：采用**全密封封装**（IP67级），在**85℃/85%湿度**环境下通过1000小时测试，漏液率**＜0.01%**。 **Q：如何校准温度漂移？** A：内置**NTC热敏电阻**实时监测温度，通过**查表法**动态调整驱动电压，补偿精度可达**±0.1屈光度**。 **Q：能否替代单反镜头？** A：当前**最大像场仅APS-C画幅**，且边缘画质下降明显，预计**2028年后**才可能出现全画幅方案。
