拿到一张光学镜头图纸,第一眼该看什么?
很多工程师把图纸摊开后,习惯先去找焦距、F数这类性能指标,其实更稳妥的顺序是:
1. 先看标题栏与材料栏,确认玻璃牌号、折射率温度系数;
2. 再看外形尺寸:直径、中心厚度、边缘厚度;
3. 最后才轮到光学面参数:曲率半径、有效口径、镀膜代码。
这样排序的好处是,先排除材料与机械冲突,再深入光学细节,减少后期返工。

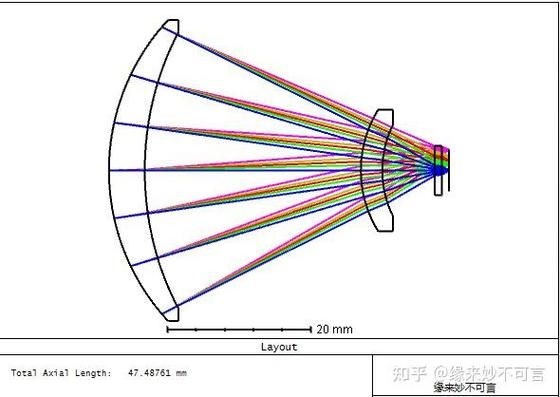

曲率半径“R”值正负号到底代表哪一侧?
在光学图纸里,R>0 表示曲率中心在光线传播方向的右侧,R<0 则在左侧。 自问:如果一条透镜第一面 R=+25 mm,第二面 R=-40 mm,那么透镜是弯月形还是双凸形? 自答:第一面凸向物方,第二面凹向像方,因此是弯月形透镜。 牢记:正负号与光线方向绑定,而不是与几何凹凸绑定。
有效口径、通光口径、机械口径傻傻分不清?
- 有效口径(Clear Aperture, CA):光学设计真正用到的区域,必须保证成像质量。
- 通光口径:实际能通过光束的孔径,通常比 CA 大 0.2-0.5 mm,避免装配误差挡光。
- 机械口径:镜筒或隔圈内径,留给加工与倒角余量,再比通光大 0.3-1 mm。
设计时让 CA ≤ 通光口径 ≤ 机械口径,形成三层保险。

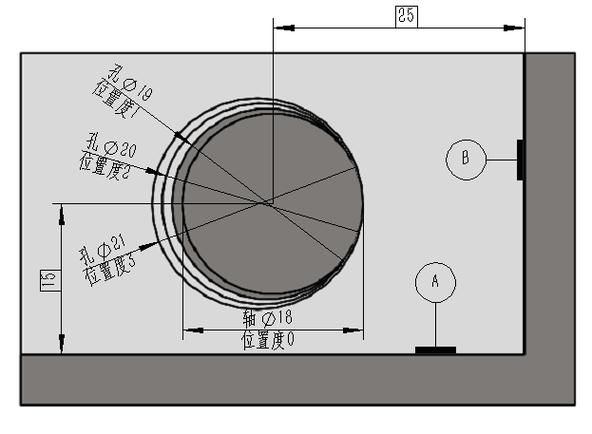

公差标注里的“±0.02”与“ΔN=3”有什么区别?

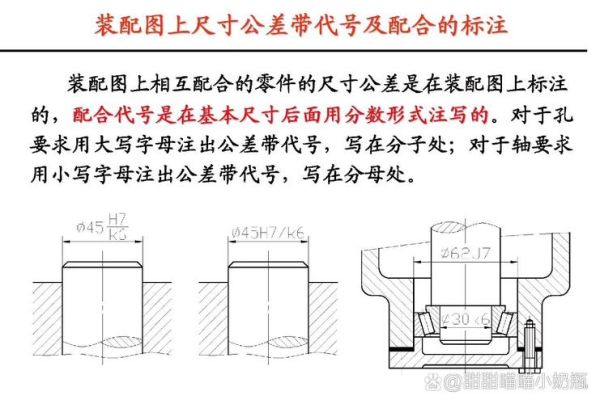

光学图纸的公差分尺寸公差与面形公差两层:
- 尺寸公差:中心厚度标“5.0 ±0.02”,属于机械加工范畴,用千分尺即可测量。
- 面形公差:曲率半径下方写“ΔN=3”,代表光圈数偏差,需要激光干涉仪检测。
自问:如果 ΔN=3 且 ΔR=5%,哪个对成像影响更大?
自答:在可见光波段,ΔN=3 带来的波前误差约 0.3λ,通常比 5% 半径偏差更敏感。
如何快速判断公差是否过松或过紧?
用敏感度分析表:把每个参数扰动 1%,观察 MTF 下降百分比。
- 若 MTF 下降 <2%,可放宽公差;
- 若 MTF 下降 >10%,则必须收紧,或改用更稳定的玻璃。
常见陷阱:把中心厚度公差设成 ±0.01 mm,结果敏感度只有 0.3%,白白增加加工成本。
镀膜代码“BBAR 420-680 nm R<0.5%”怎么读?
BBAR 指宽带增透膜;
420-680 nm 是工作波段;
R<0.5% 表示单面平均剩余反射率低于 0.5%。
自问:如果系统含 8 片透镜,共 16 个空气-玻璃界面,未镀膜总反射损失是多少?
自答:单面反射率约 4%,16 面后透射仅剩 (0.96)^16 ≈ 52%,镀膜后提升到 (0.995)^16 ≈ 92%,差距高达 40%。

图纸右下角“倒角 0.2×45°”对光学有影响吗?
倒角过小,边缘容易崩边;倒角过大,会侵占有效口径。
经验公式:倒角宽度 ≤ 0.3 × 边缘厚度,且倒角后剩余通光区域仍应大于 CA。
对于高功率激光镜头,还需把倒角抛光,避免局部热点。
如何验证图纸与实物一致?
三步走:
1. 机械检:卡尺测直径、千分尺测中心厚度;
2. 光学检:干涉仪测面形、焦距仪测焦距;
3. 系统检:把实物装回光机,跑一遍 MTF 与畸变测试。
若 MTF 与设计值差异 >5%,回到敏感度表,定位是哪一个公差链出了问题。
实战案例:手机超广角镜头图纸速读
图纸关键信息:
- 6 片式,焦距 2.1 mm,F/2.0;
- 第一片玻璃:D-ZLAF52LA,nd=1.883,ν=40.8;
- 第一面 R=+1.532 mm,CA=2.0 mm;
- 公差:中心厚度 ±0.015 mm,ΔN=2,偏心 2 μm;
- 镀膜:VIS-NIR BBAR 430-700 nm。
快速判断:
1. 玻璃高折射率,利于缩小体积;
2. 偏心 2 μm 对 2.1 mm 焦距属于紧公差,需主动对准;
3. 波段覆盖可见到近红外,适合夜景模式。
常见疑问汇总
Q:为什么有些图纸不写曲率半径,而写“ASP”?
A:ASP 表示非球面,需额外给出多项式系数与圆锥常数。
Q:ΔN 与 PV 值如何换算?
A:经验上 PV ≈ 3.5 × ΔN(单位 λ),适用于可见光。

Q:图纸出现“Tilt 1′”是什么意思?
A:透镜光轴与机械轴的倾斜角为 1 分,需用自准直仪检测。
一句话记忆
先读材料与外形,再读光学面;公差先看敏感度,镀膜先看波段;倒角别抢口径,检测三步闭环。
