镜头fpc是什么_镜头fpc如何选型

镜头fpc是什么？一分钟看懂它的真面目

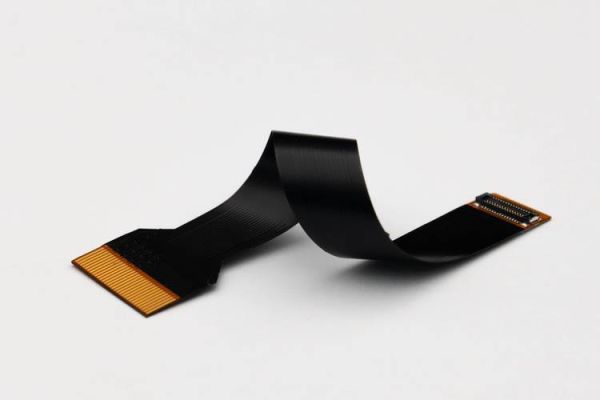

镜头fpc，全称Camera Module Flexible Printed Circuit，是连接手机、车载、安防等摄像头模组与主板之间的柔性线路板。它既要传输MIPI高速信号，又要承载电源、I²C控制、时钟等多路信号，还要在极小的空间内完成弯折、旋转、伸缩等机械动作。

---

镜头fpc与普通fpc有何区别？

• 阻抗控制更严：MIPI差分线通常要求90Ω±10%，普通fpc只需100Ω±15%。
• 叠层更薄：常见4层板厚0.08 mm，而普通fpc可到0.15 mm。
• 补强结构复杂：需要在金手指、连接器区域加PI+钢片双重补强，防止插拔断裂。
• EMI屏蔽要求高：整面贴导电布或镀铜网格，抑制高频辐射。

---

镜头fpc如何选型？关键参数逐条拆解

1. 线宽线距到底留多少才安全？

自问：MIPI-CSI 1 Gbps信号线宽线距怎么算？
自答：以35 µm铜厚为例，差分线宽/间距=0.06 mm/0.08 mm，走线长度≤50 mm时插损可控制在-3 dB以内。若速率提升到2.5 Gbps，需把线宽缩至0.05 mm并改用低粗糙度RA铜箔。

2. 叠层结构选几层最划算？

常见方案对比：

1. 2层板：成本最低，但只能做单面SMT，信号回流路径长，适合30万像素以下。
2. 4层板：主流选择，中间两层做完整GND，阻抗一致性高，支持4 lane MIPI。
3. 6层板：高端双摄共用板，独立电源层+信号层，成本增加30%，但串扰降低10 dB。

3. 补强材料用PI还是FR4？

自问：连接器区域总被折断怎么办？
自答：金手指区域采用0.2 mm PI+0.1 mm不锈钢片组合补强，弯折半径可缩小到1 mm；若空间更紧，可改用0.15 mm黑色FR4，硬度提升50%，但重量增加20%。

4. 屏蔽方案选镀铜还是导电布？

对比表：

方案	屏蔽效能@1 GHz	厚度	成本
镀铜网格	60 dB	12 µm	高
导电布	45 dB	50 µm	低
银浆涂层	35 dB	8 µm	最低

---

镜头fpc常见失效模式与对策

金手指氧化导致接触不良

症状：低温-20 °C时花屏。
对策：金手指镀厚金0.1 µm+镍钯金三层工艺，盐雾测试48 h无腐蚀。

弯折区铜箔断裂

症状：跌落测试后无图像。
对策：弯折区改用压延铜RA+胶层减薄至12 µm，动态弯折寿命从5 k次提升到20 k次。

阻抗漂移超标

症状：高温85 °C后眼图闭合。
对策：选用低Dk 3.2的LCP基材，温漂系数<50 ppm/°C。

---

实战案例：48 M像素主摄fpc设计全流程

项目需求：手机主摄1/1.3" 48 M，MIPI 4 lane 2.5 Gbps，板-板连接器0.35 mm pitch。

1. 叠层：4层LCP，总厚0.085 mm，中间两层完整GND。
2. 走线：差分线0.05/0.08 mm，长度匹配±5 mil，等长绕线采用3W原则。
3. 屏蔽：整面镀铜网格+导电胶接地，屏蔽效能>55 dB。
4. 测试：TDR阻抗测试90 Ω±8%，插损-2.8 dB@2.5 GHz。

---

镜头fpc供应链与成本拆解

自问：为什么同规格fpc报价差异30%？
自答：成本差异主要来自：

• 基材：LCP比PI贵40%，但高频损耗低一半。
• 铜箔：RA铜比ED铜贵20%，弯折寿命提升4倍。
• 工艺：激光钻孔比机械钻孔贵0.3元/孔，但可做到0.1 mm微孔。

---

未来趋势：COF与超薄fpc谁主沉浮？

COF（Chip On Flex）把ISP直接封装在fpc上，省去连接器，厚度可再减0.1 mm；但良率仅85%，目前仅限旗舰机型。超薄fpc通过减胶层+铜箔，厚度已突破0.05 mm，成本更低，预计2025年仍占主流。
