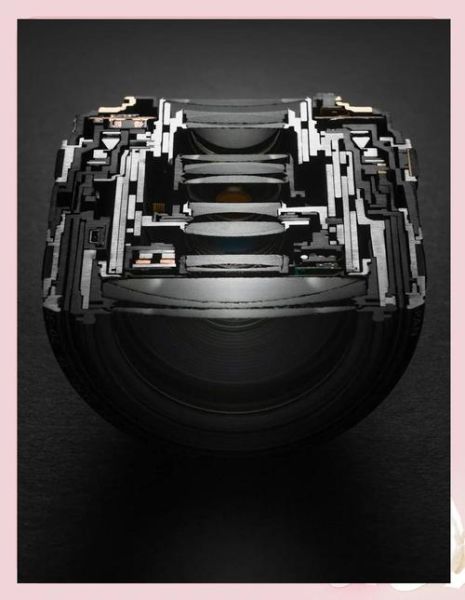

为什么一支佳能镜头能把光线精准地送到传感器？拆开来看，答案藏在层层叠叠的玻璃、金属与密封圈之间。下文用“拆解+自问自答”的方式，带你从外到内看懂佳能镜头的真实构造。

（图片来源网络，侵删）

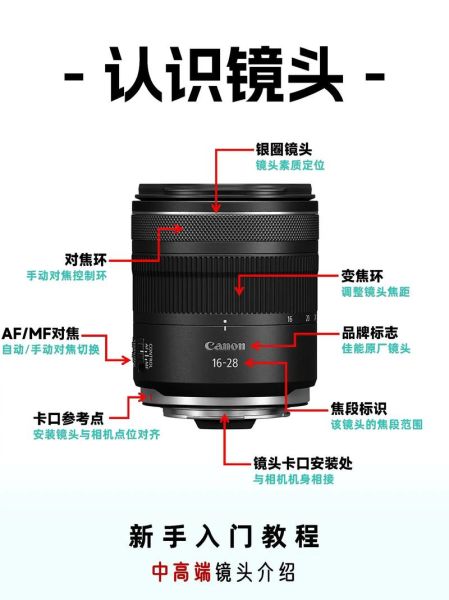

外壳与卡口：看似简单的金属件，其实暗藏三处玄机

问题：为什么佳能镜头外壳多用镁合金而不是纯铝？
镁合金密度比铝低三分之一，强度却更高，能减轻手持重量同时抵御跌落冲击。再加上表面氟涂层，水珠、油渍一抹即净。

卡口处的五个金属触点做什么？
它们负责镜头与机身之间的双向高速通信：传递焦距、光圈值、防抖数据，甚至镜头温度，确保机身实时校正像差。

环形USM马达如何做到“秒对焦”？
环形超声波马达利用压电陶瓷产生高频振动，驱动金属环旋转，扭矩大、噪音低，适合大光圈定焦镜。

STM步进马达的优势在哪？
STM通过齿轮+导螺杆结构，实现平滑且几乎无声的对焦，拍视频时不会录入马达声。

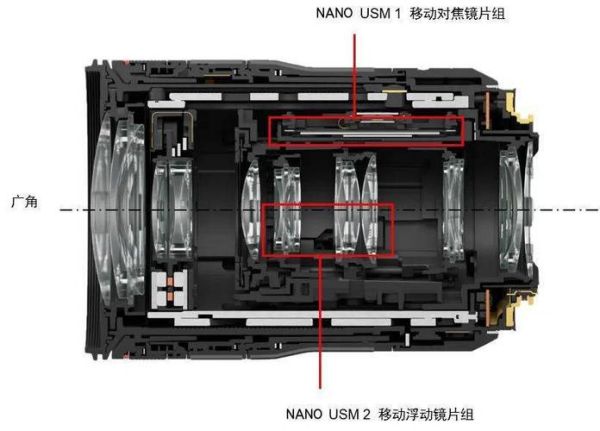

Nano USM为何被称为“全能选手”？
它把环形USM的高速与STM的平滑合二为一，既能抓拍运动瞬间，又能安静追焦。

（图片来源网络，侵删）

IS防抖镜组到底怎么动？
陀螺仪侦测到机身抖动后，驱动防抖镜组在X、Y轴平移或倾斜，补偿光路偏移，官方数据最多可抵消5级快门。

为什么长焦镜头的防抖镜组更大？
焦距越长，视角越窄，同样角度的抖动在传感器上的位移更大，需要更大行程的补偿镜组。

佳能常用特殊镜片有哪些？

“堆料”越多画质越好吗？
并非如此。佳能设计师通过模拟+实测反复优化曲率、间距与镀膜，让每一片镜片发挥最大效能，而非简单叠加。

为什么高端镜头用九片光圈叶？
奇数叶片能在收缩时形成更圆的通光孔，焦外光斑更柔和。部分电影镜头甚至用到11片。

（图片来源网络，侵删）

电磁光圈与机械连杆有何区别？
电磁光圈由机身直接供电，响应速度达1/32,000秒，机械连杆在高速连拍时可能出现延迟。

镜头接缝处的橡胶圈有多少道？
以RF 70-200mm F2.8为例，镜筒、卡口、开关面板共设置11处密封圈，达到防尘防滴溅标准。

长时间拍视频如何散热？
镜筒内部嵌入铜制导热片，将马达与电路板热量传导至金属外壳，避免热噪点。

光线进入镜头后依次经过哪些结构？

佳能镜头能自己拆解清洁吗？
不建议。镜组间距精确到微米，自行拆解极易导致光轴偏移，失去原厂校准。

为什么同规格镜头二代比一代轻？
新材料与重新设计的光学路径减少冗余镜片，例如EF 24-70mm F2.8L II比一代轻145克。

RF卡口镜头为何更短？
短后对焦距离让大口径镜片更靠近传感器，减少光线折射次数，边缘画质提升明显。
