尼康镜头拆解教程_尼康镜头内部结构图解

为什么要亲手拆解尼康镜头？

很多影友遇到对焦卡顿、镜片起雾或光圈失灵时，第一反应是送修。其实，只要掌握正确顺序，**自行拆解尼康镜头**不仅能省下高昂维修费，还能深入了解光学与机械协同的精妙。下面用一支常见的AF-S 50 mm f/1.8G为例，带你一步步走进镜身内部。

---

拆解前必须准备的工具与环境

• 精密螺丝刀组：0.8 mm～1.2 mm十字与一字刀头各一，防止螺丝滑牙。
• 橡胶开盖球：拧下装饰环时不会留下金属划痕。
• 防静电手环：避免CMOS或镜组因静电击穿。
• 无尘工作台：铺一张微纤维布，零件按拆卸顺序摆放，减少回装难度。

自问：没有无尘室就不能拆吗？
答：普通书房也行，但务必关闭空调、风扇，减少气流扬尘。

---

尼康镜头外部结构速览

在动手前，先认清三大外壳：

1. 前装饰环：印有Nikon字样，通常双面胶固定。
2. 对焦橡胶环：下方隐藏三颗定位螺丝。
3. 卡口座：四颗十字螺丝+电子触点排线。

记住：**所有螺丝长度不同**，拆下后按顺时针方向插在泡沫板上，回装才不会搞混。

---

拆解步骤详解

1. 卸下前装饰环与铭牌

用橡胶球抵住镜头前端，逆时针轻转即可松动。若胶太牢，可用**热风枪60 ℃**均匀加热十秒再试。拆下后能看到三颗固定前镜组的黑色螺丝。

2. 抽出前镜组

用吸盘轻提前镜筒，注意**别碰到第一片镜片的镀膜**。前镜组与镜身之间有一圈白色定位销，拔出时保持垂直，防止塑料卡扣断裂。

3. 拆解对焦系统

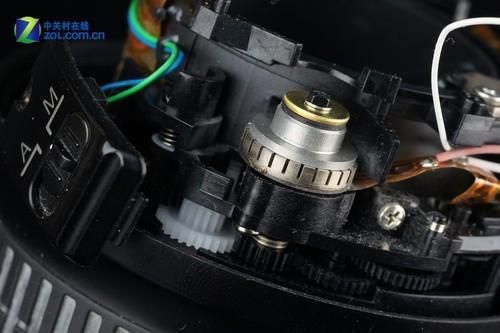

取下对焦环后，会看到**STM步进马达**与导螺杆。马达通过两颗1.0 mm螺丝锁在金属支架上，先拔掉排线再取马达，避免拉扯。

自问：马达坏了能单独买吗？
答：淘宝或eBay可购原厂拆机件，价格约为整镜的三分之一。

4. 光圈机构拆解

光圈叶片最怕油污。用镊子夹住**光圈拨杆**，轻轻抬起整个叶片盒。若叶片粘连，可用**无水乙醇+气吹**清洁，切勿用棉签来回擦，防止叶片变形。

---

内部结构图解：光路与机械如何协同

把镜筒纵向剖开，可见以下层级：

• 第一组：对焦镜组——由两片非球面镜组成，负责近距离补偿。
• 第二组：光圈单元——九片圆形叶片，电磁驱动，实现平滑虚化。
• 第三组：后镜组——与卡口固定，承担最后成像校正。

在镜筒内壁，你还能发现**消光螺纹**与**黑色植绒**，它们用来抑制杂散光，保证高反差场景下的画质。

---

常见故障与对应拆解点

故障现象	可能位置	拆解重点
对焦迟缓	STM马达齿轮缺油	拆下马达，在导螺杆涂少量**氟素润滑脂**
镜片起雾	前后镜组密封圈老化	更换1.5 mm硅胶O-ring
光圈叶片不回弹	拨杆弹簧脱落	用尖嘴钳重新挂回0.3 mm钢丝弹簧

---

回装注意事项

1. 所有螺丝**对角上紧**，防止镜筒变形。
2. 排线先插后弯，避免90°死折。
3. 装回前镜组前，**用气吹彻底除尘**，否则灰尘会永远留在第一片与第二片之间。
4. 最后转动对焦环与变焦环，确认全程无卡顿，再通电测试。

---

进阶：如何记录拆解过程

建议每拆下一层就拍一张**俯视角照片**，并用便利贴标记螺丝位置。后期回看时，只需对照照片即可秒懂回装顺序。若打算发布教程，可把照片做成GIF，展示镜组层层剥离的震撼效果。

---

拆解后的保养与存放

完成维修后，把镜头放进**防潮箱**，湿度控制在35%～45%。每三个月手动对焦与调焦一次，让润滑脂均匀分布，防止齿轮卡死。若长时间不用，可在卡口贴防尘盖，减少金属触点氧化。

---

通过亲手拆解，你会发现尼康镜头不仅是光学仪器，更像精密的机械腕表。每一次旋转、每一声咔哒，都是金属与玻璃的默契舞蹈。掌握这些技巧后，面对任何故障都能从容应对，也让摄影之路多了一分DIY的乐趣。
